Tetraden-Codes
- Binärcode der eine Zahl ziffernweise codiert

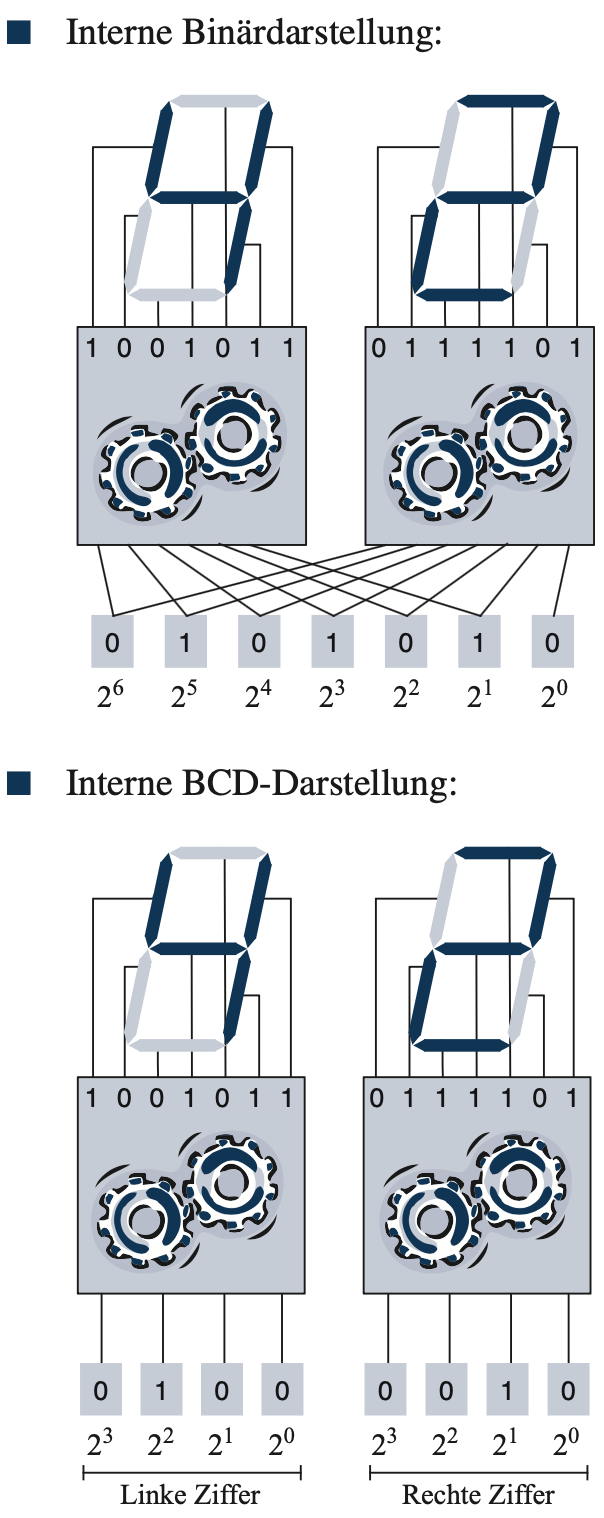

- Hilft dabei die Skalierbarkeit zu erhalten und Rechnungen zu vereinfachen (siehe 7-Segment-Anzeige)
- Jede Ziffer ist 4 Bits breit (Tetrade). Es werden 6 Pseudo-Tetraden nicht verwendet da wir nur 0-9 benötigen
- Eine Tetrade ist so zusagen eine Dezimalziffer

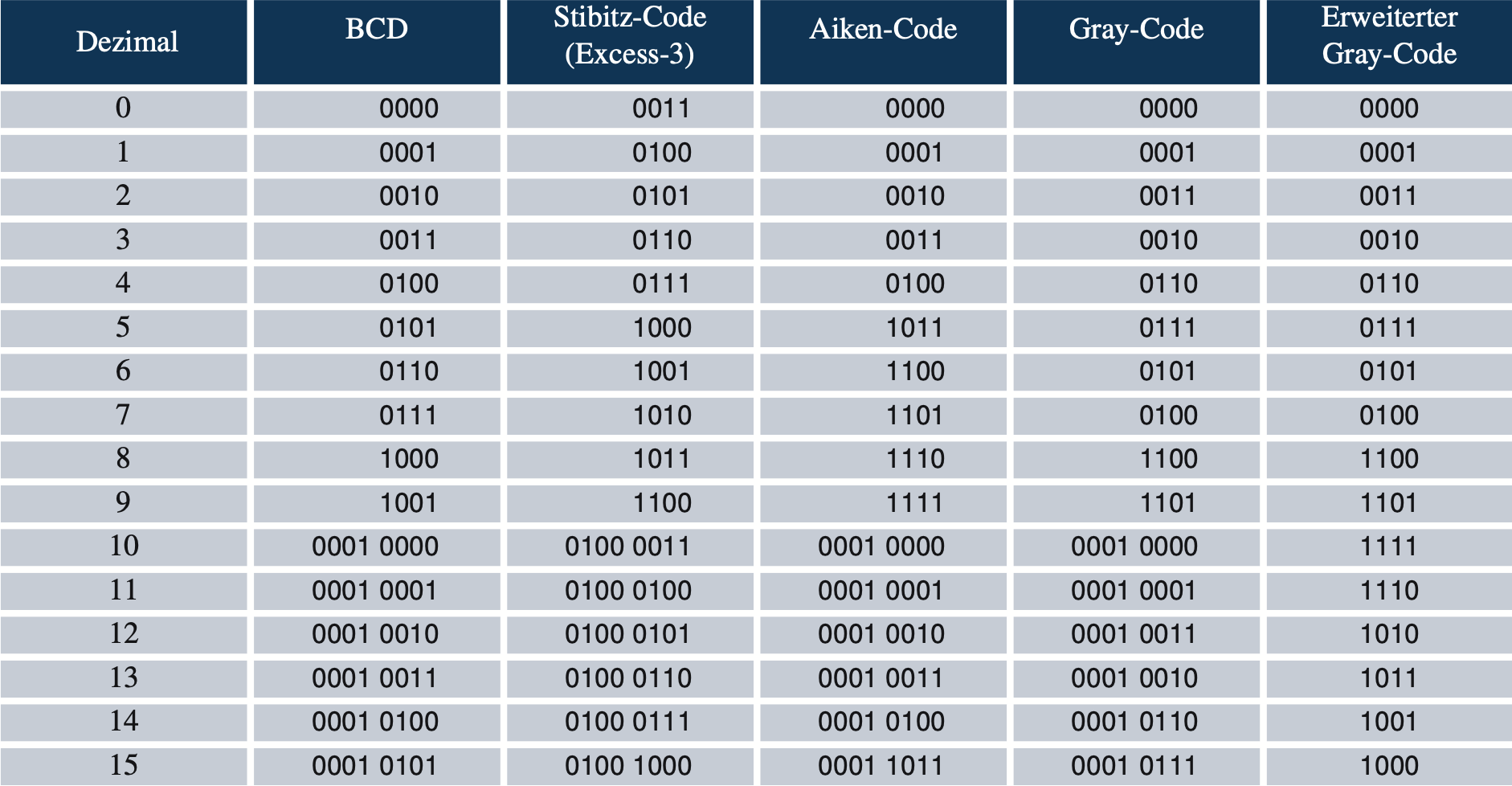

Am häufigsten verwendeten Codes:
BCD-Code (Binary Coded Decimal)
- Der am häufigsten verwendete Code
- Weißt Bits innerhalb der Tetrade die Wertigkeiten 8, 4, 2 und 1 zu
- Wird deswegen auch 8421-Code genannt
- Wir können Dezimalzahlen darstellen, indem wir sie zuerst in Binär umwandeln und anschließend in mehrere 4 Bit Tetraden umwandeln und mit Nullen ergänzen, wenn nötig
- Es können bei der Addition Fehler entstehen falls das Ergebnis > 9 ist also eine Pseudo-Tetrade ensteht
- Kann durch eine Korrektur behoben werden indem man 0110 dazu addiert (Korrektur-Tetrade)
Stibitz-Code
-
Bitmuster um 3 verschoben
- somit symmetrisch
-
Subtraktionen sind einfacher zwischen Stibitz-Codes
-
Pseudo Tetrade lautet 0000
-
Bitstellen haben jedoch keine Wertigkeit mehr
- Konvertierung ins Binärzahlensystem viel schwieriger
- Ergebnis aus Addition kann 2 Tetraden beeinhalten
- Wert muss um 3 vergrößert werden
- Ansonsten muss um 3 verringert werden bei nur einem Überlauf für Korrektur
