02 Zweistufige Schaltungsentwürfe

Für die Darstellungen nehmen wir die Funktion aus 01 Formen einer booleschen Funktion

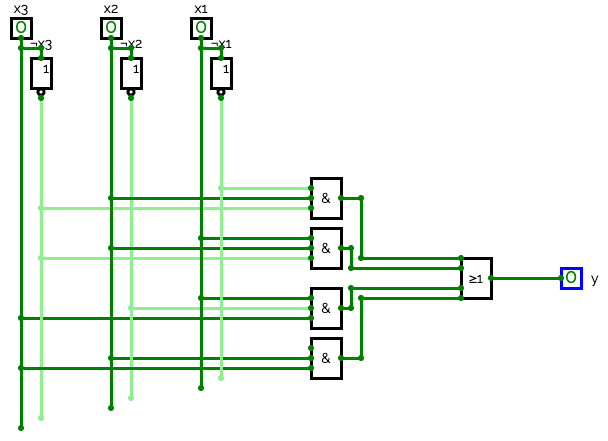

Darstellung der Disjunktiven Normalform als Schaltnetz

---

Als Term:

$y=(\overline{x_3}\wedge x_2\wedge \overline{x_1})\vee (\overline{x_3}\wedge x_2\wedge x_1)\vee (x_3\wedge \overline{x_2}\wedge x_1)\vee (x_3\wedge x_2\wedge \overline{x_1})$

Als Schaltnetz:

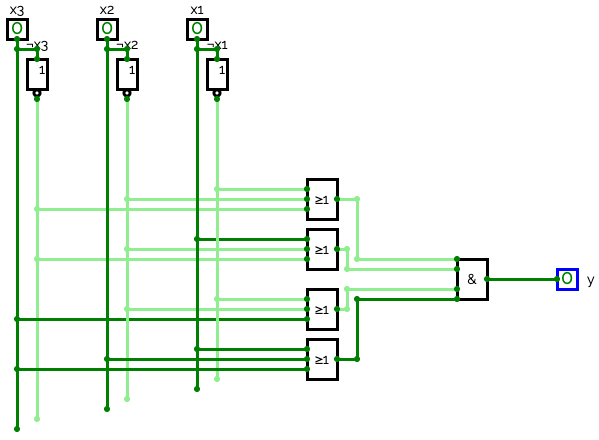

Darstellung der Konjunktiven Normalform als Schaltnetz

---

Als Term:

$y=(\overline{x_3}\vee \overline{x_2}\vee \overline{x_1})\wedge (\overline{x_3}\vee \overline{x_2}\vee x_1)\wedge (x_3\vee \overline{x_2}\vee \overline{x_1})\wedge (x_3\vee x_2\vee x_1)$

Als Schaltnetz:

---
